百日蔷薇漫画,chinesesex葡萄,同城俱乐部,我的傻白甜媳妇完整版,97碰超在线看,豆豆传谋影视mv影院,yellow在线电影2019,一个人在线观看的www片正片,911行情电视在线蘑菇官网,乌克兰大但人文艺术网,困困狗打桩抽搐视频

一、產(chǎn)品介紹

RJ-UHPSC超高性能噴射混凝土是人健寶固技術中心與中南大學、長沙理工大學、湖南交通職業(yè)技術學院、湖南騰達巖土工程技術有限公司等單位合作，研發(fā)出的一種可噴射施工的超高性能噴射混凝土新材料。該材料主要應用于高速公路、高鐵、橋梁、隧道、機場、軍港、港口碼頭、大壩、城市地下結構、排污排水管網(wǎng)等非開挖施工、修復、加固、防水、防腐等使用。特別是在工程工期緊、材料要求高、工作面復雜、施工條件困難的情況下，采用UHPSC超高性能噴射混凝土施工可取得良好的效果，解決了多年來超高性能混凝土不能噴射施工的技術難題。研發(fā)成果達到了國際先進水平。

該噴射混凝土主要技術參數(shù)：28天抗壓強度≧150MPa、抗折強度≧18MPa 粘結強度≧2MPa、抗?jié)BP14。硬化后具有防水、防腐、耐磨、減阻、高強、耐久、環(huán)保等優(yōu)異性能，擁有成套材料制備、噴射設備、施工工藝等多項專利技術，具有完全自主知識產(chǎn)權。

二、RJ-UHPSC系列特性及技術參數(shù)

◎RJ-UHPSC超高性能噴射混凝土噴射觸變性強，噴射施工性能好，與基層粘接強；

◎穹頂噴射厚度可≥100mm，回彈率≤5％，噴射后有一定的可修飾操作時間；

◎高早強，24h抗壓強度達到60MPa，28d≥150MPa，抗折強度≥18MPa；

◎粘結力良好，粘結強度28d≥2MPa；

◎與鋼構件握裹力大，與老混凝土粘結牢固。適應性廣，無毒無害，環(huán)保型產(chǎn)品；

◎耐久性好,防水、防腐、抗?jié)B、增水、減阻。對鋼構件無銹蝕，耐久堅固；

◎抗沖擊性能好，可用于國防工程的防護結構，也可用于需要高承載力的特殊結構。

項  目		性能指標
		100	120	150
凝結時間 （min）	初凝	≥45	≥45	≥45
	終凝	≤600	≤600	≤600
抗壓強度 （MPa）	24h	≥40	≥50	≥60
	3d	≥60	≥70	≥90
	28d	≥100	≥120	≥150
抗折強度 （MPa）	28d	≥12	≥15	≥18
粘結強度 （MPa）	28d	≥2	≥2	≥2
抗?jié)B性	28d	P10	P12	P14

產(chǎn)品生產(chǎn)依據(jù)〈超高性能噴射混凝土應用技術規(guī)程〉DB43/T2951-2024標準

三、應用范圍

◎用于減小結構構件尺寸，增大使用面積和空間。建造跨度更長、凈空更大的橋梁；

◎用于海洋石油平臺鋼結構的外保護層，可大幅提高水位變動區(qū)構件的使用壽命；

◎用于軍事與安保領域，制造抗爆炸、抗沖擊裝置；

◎建筑物、橋梁、隧道、碼頭的結構維修、加固等；

◎各種建筑物外掛板、裝飾，橋梁或公共建筑的外掛異型板的加工與制造。

四、使用方法

◎表面處理：清掃基礎表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。施工前基層表面噴涂界面劑；

◎施工方式：根據(jù)施工的實際情況，噴射混凝土（UHPSC）具有良好的觸變性能，可人工涂抹或噴射施工，也可采用智能機械臂噴射施工；

◎漿料制備：在干凈的容器中按料水比為100:8～12加入清水，慢慢加入噴射混凝土（UHPSC）預混料，用強制攪拌機攪拌，直至攪拌均勻。切忌過于稀釋，影響施工性。一次不要備料過多，以在45分鐘內能用完為準；

◎施工：連接好噴槍的噴射輸送軟管，調整噴射機、空壓機壓力，啟動噴射機，調整氣壓，漿料從噴槍口噴出，以漿料成霧狀噴出為佳。噴射漿料成型后，不平處可人工修飾平整；

◎養(yǎng)護：初凝后，覆蓋膜養(yǎng)護或噴水保濕養(yǎng)護，但噴水不宜過多，防止表面起灰。也可采用噴灑專用養(yǎng)護劑或覆蓋膜養(yǎng)護；

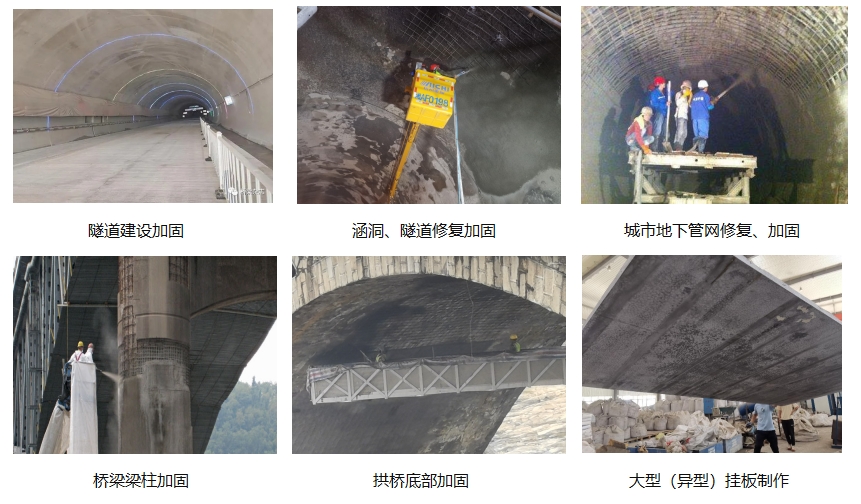

五、典型應用

◎正常貯存條件下貯存期為90天，如超過90天須經(jīng)試驗驗證后方可使用。
