中文
英文本產(chǎn)品是一種液態(tài)的混凝土密封、防塵、耐磨增強(qiáng)劑，無(wú)色、無(wú)臭、無(wú)毒、不燃。通過(guò)產(chǎn)品有效滲透，與混凝土的成分發(fā)生化學(xué)反應(yīng)，在三維空間中形成一個(gè)網(wǎng)絡(luò)結(jié)構(gòu)，使混凝土中的成分固化成一個(gè)堅(jiān)固實(shí)體，從而得到一個(gè)無(wú)塵、致密的整體，能有效改善混凝土的孔結(jié)構(gòu)，提高混凝土的強(qiáng)度、硬度、耐磨度，增加混凝土抗氯離子侵蝕的能力。該產(chǎn)品外觀(guān)呈無(wú)色液體，并具有高滲透反應(yīng)固化和自固化特性，能和混凝土中的鈣、鎂離子起化學(xué)反應(yīng)，使混凝土表面增強(qiáng)同時(shí)形成耐磨、防塵、防水、抗凍的自密實(shí)體，它具有良好的滲透性與防腐蝕性等優(yōu)良特點(diǎn)。
一、產(chǎn)品簡(jiǎn)介
本產(chǎn)品是一種液態(tài)的混凝土密封、防塵、耐磨增強(qiáng)劑，無(wú)色、無(wú)臭、無(wú)毒、不燃。通過(guò)產(chǎn)品有效滲透，與混凝土的成分發(fā)生化學(xué)反應(yīng)，在三維空間中形成一個(gè)網(wǎng)絡(luò)結(jié)構(gòu)，使混凝土中的成分固化成一個(gè)堅(jiān)固實(shí)體，從而得到一個(gè)無(wú)塵、致密的整體，能有效改善混凝土的孔結(jié)構(gòu)，提高混凝土的強(qiáng)度、硬度、耐磨度，增加混凝土抗氯離子侵蝕的能力。該產(chǎn)品外觀(guān)呈無(wú)色液體，并具有高滲透反應(yīng)固化和自固化特性，能和混凝土中的鈣、鎂離子起化學(xué)反應(yīng)，使混凝土表面增強(qiáng)同時(shí)形成耐磨、防塵、防水、抗凍的自密實(shí)體，它具有良好的滲透性與防腐蝕性等優(yōu)良特點(diǎn)。
二、主要特性
◎高滲透反應(yīng)固化和自固化特性，可滲入混凝土表層內(nèi)產(chǎn)生作用；
◎高耐磨性，可提高水泥混凝土表面的耐磨度至H9以上；
◎良好的補(bǔ)強(qiáng)和抗凍性，可耐受和混凝土同等溫度的高低溫環(huán)境；
◎良好的防塵防水性，可避免水泥混凝土灰塵從表面裂隙中析出，減少麻面產(chǎn)生幾率，阻止外界水的滲入；
◎耐腐蝕性，可有效阻止外界有害物質(zhì)對(duì)水泥混凝土表面的侵蝕作用；
◎良好的抗冰、抗凍性，可有效阻斷水泥混凝土道面冰層與水泥混凝土之間的固結(jié)。
三、技術(shù)參數(shù)
|
序號(hào) |
試驗(yàn)項(xiàng)目 |
技術(shù)指標(biāo) |
|
|
|
|
Ⅱ型 |
|
|
1 |
外觀(guān) |
無(wú)色透明、無(wú)沉淀、無(wú)漂浮物、呈均勻狀態(tài) |
|
|
2 |
滲透深度mm |
≧15 |
|
|
3 |
混凝土表面硬度（C40混凝土） |
≧9 |
|
|
4 |
抗壓強(qiáng)度提高率（MPa,28d）（C25） |
≥25 |
|
|
5 |
混凝土耐磨度比（28d）% |
≥130 |
|
|
6 |
膜硅鋯高溫老化200次 |
未見(jiàn)明顯區(qū)分 |
|
|
7 |
混凝土抗?jié)B性能 |
S12 |
|
|
8 |
混凝土7d抗碳化性能 mm |
≦4 |
|
|
9 |
粘度Pa·s |
11.0 ± 1.0 |
|
|
10 |
表面張力 mN/m |
≦30.0 |
|
|
11 |
凝膠化時(shí)間/min |
初凝 |
120±30 |
|
|
|
終凝 |
≦400 |
|
12 |
抗?jié)B性/滲入高度/mm≦ |
4.3 |
|
|
13 |
貯存穩(wěn)定性，10次循環(huán) |
外觀(guān)無(wú)變化 |
|
|
14 |
水泥抗壓強(qiáng)度比（28d）% |
≥110 |
|
|
15 |
混凝土抗氯離子滲透深度 mm |
≦23 |
|
|
16 |
混凝土非穩(wěn)態(tài)氯離子遷移系數(shù)×10-12m2/s |
≦11 |
|
|
17 |
密度 g/cm2 |
1.18±0.03 |
|
|
18 |
pH值 |
11.0±1.0 |
|
|
19 |
含固量 % |
22±1.0 |
|
四、應(yīng)用范圍
應(yīng)用于以水泥混凝土或水泥砂漿為基層的機(jī)場(chǎng)跑道、高速公路、橋梁等表面起砂、露石、麻面的病害修復(fù)，但不能應(yīng)用用于填補(bǔ)大于0.015mm以上的裂縫封閉。
五、使用方法

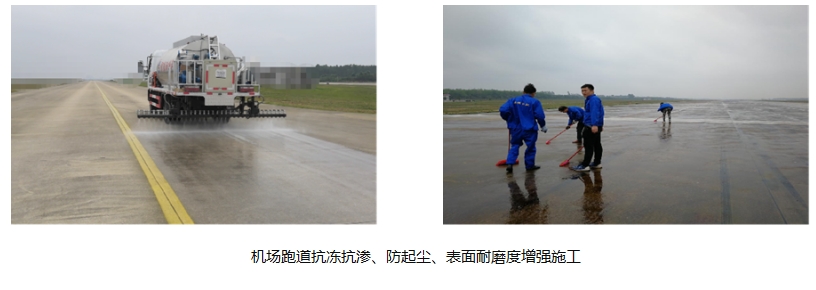

◎噴涂：一般情況下噴涂?jī)杀?。第一遍按?kg/㎡的用量噴涂，待水泥混凝土表面表干后即進(jìn)行第二遍噴涂，此時(shí)的用量為0.5kg/㎡。注意噴涂時(shí)不能堆積，若有堆積及時(shí)清掃；
◎養(yǎng)護(hù):噴涂24小時(shí)內(nèi)，應(yīng)保證施工面不被雨水淋。若施工面被雨水淋濕的現(xiàn)象，需重新噴涂；
◎道面清理:養(yǎng)護(hù)期滿(mǎn)后，用清掃工具灑水清理道面表面雜物即可。
六、注意事項(xiàng)及應(yīng)用
◎產(chǎn)品呈堿性；
◎使用塑料桶包裝，一般為25kg/桶或240kg/桶，貯存環(huán)境溫度應(yīng)保持在5℃以上；
◎正常貯存環(huán)境下保存期為5年，如保存期超過(guò)，須抽樣檢測(cè)。
首頁(yè)
工程案例
新聞資訊
聯(lián)系我們
